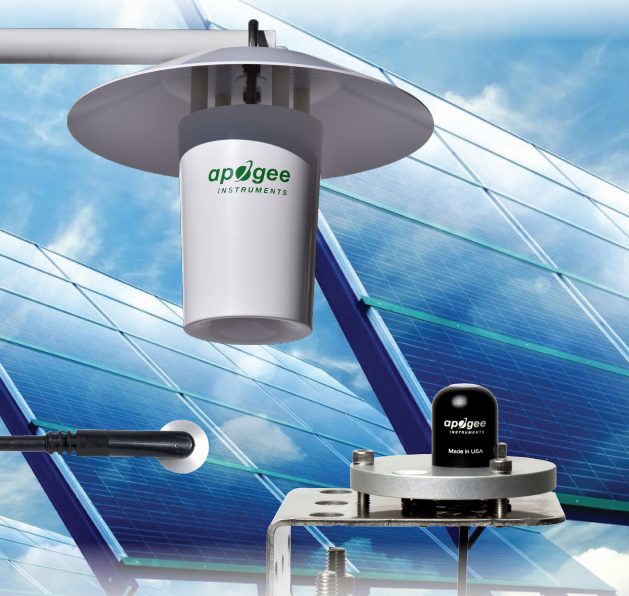

用途：PV100光伏監測套裝是用來和SAM集群控制器配合使用的，PV100套裝包含帶有安裝支架的硅電池總輻射計，帶膠帶的A類PRT背板溫度傳感器，帶風扇的太陽輻射屏蔽罩，A類PRT空氣溫度傳感器。
特點：
太陽輻射傳感器（SP-214） 空氣溫度傳感器（ST-150）
·高精度硅電池總輻射計 ·1 / 8英寸直徑，A類PRT
·4-20mA輸出信號 ·IP67防護等級
·測量全球水平輻照度（GHI）或陣列平面（PoA）輻照度 ·符合IEC 61724-1的要求
·包含AL-120安裝支架 ·包含TS-100的端口適配器
背板溫度傳感器（CS240） 帶風扇吸氣式太陽輻射防護罩（TS-100）
·PT1000A級PRT ·防止太陽輻射引起的測量錯誤
·自粘鋁盤 ·壽命長，IP55級風扇
·包含Kapton膠帶以確保傳感器安全 ·包含12V -24V直流轉換器
技術規格：
SP-214太陽輻射傳感器 | |
電源 | 5-36 V DC 最大電流22 mA（靜態電流2mA） |
輸出電壓（靈敏度） | 0.013 mA/W/m2 |
校準系數 | 78 W /m2/mA，4.0mA偏移 |
校準誤差 | ±5 % |
測量重復性 | <1% |
漂移 | <2 % /年 |
非線性度 | <1%（≤1250W/m2） |
響應時間 | <1ms |
視角 | 180° |
光譜范圍 | 360nm ~1120 nm（響應為最大值的10%的波長） |
方向余弦響應 | ±5 %（75°天頂角） |
溫度影響 | 0.04±0.04% /℃ |
工作環境 | -40 ~70℃，0 ~100%相對濕度，可以在水下30米深度工作 |
尺寸 | 直徑：2.4 cm; 高度：2.8 cm |
線纜 | 5m屏蔽雙絞線，帶橡膠護套（高耐水性、高紫外線穩定性、寒冷條件下的柔韌性） |
重量 | 140g |
ST-150空氣溫度傳感器 | |
測量范圍 | -50℃~70℃ |
測量誤差 | 0.3℃（-40℃~60℃） |
測量重復性 | <0.01℃ |
漂移 | <0.05℃/年 |
平衡時間 | 15 S |
自加熱條件 | 小于0.01℃（2.1v激發電源下），5℃時為0.09（連續輸入激勵電壓2.1V） |
工作環境 | -50~70℃，0~100%RH |
尺寸 | 長度：5.6cm，直徑0.3cm |
重量 | 95g |
CS-240背板溫度傳感器 | |
元件類型 | 1000 Ω A 級精密級鉑敏感元件 |
誤差 | ±（0.15 + 0.002t） |
溫度系數 | TCR = 3850ppm/K |
長期穩定性 | 最大Ro漂移0.04％（在400℃下1000小時后） |
測量電流 | 0.1~0.3 mA |
工作溫度范圍 | -40~105°C |
磁盤材料 | 陽極氧化鋁 |
電纜 | 護套材料黑色半光PVC，UL VW-1戶外使用的日光防護 |
圓盤直徑 | 2.54cm |
整體探針長度 | 6.35cm |
TS-100帶風扇吸氣式太陽輻射防護罩 | |
吸入率 | 6ms-1(全速)；3ms-1(半速) |
風扇電流消耗 | 80mA（全速），25mA（半速） |
風扇輸入電壓 | 10.8~13.2 V DC |
防護等級 | IP55 |
尺寸 | 高度22cm；直徑27cm |
重量 | 840g |
電纜 | 5m屏蔽雙絞線，用于風扇和空氣溫度傳感器，帶橡膠護套（高耐水性、高紫外線穩定性、寒冷條件下的柔韌性） |
產地：美國
